Fonctionnalité Exploration

🇬🇧 Read in English

L'outil Exploration (Outils → Exploration) permet de naviguer dynamiquement dans le graphe de relations entre les assets. Il révèle les dépendances entre couches : vers le haut (abstrait / métier) ou vers le bas (concret / physique).

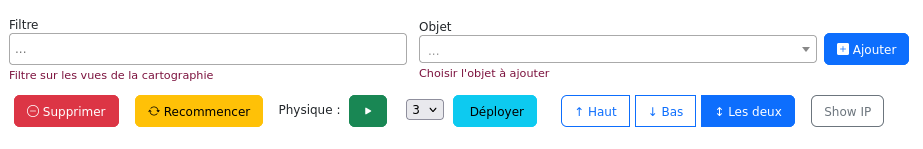

1. Interface

Élément UI Type Rôle
Filtre Champ texte Filtre sur les vues de la cartographie (ex : Applications)
Objet Liste déroulante Sélection de l'asset à explorer (ex : RH-Solution)
Ajouter Bouton bleu Ajoute l'asset sélectionné dans la fenêtre graphique
Physique Toggle vert Active/désactive l'affichage des liaisons physiques
Niveau (1–5) Sélecteur Nombre de niveaux de relations à déployer
Déployer Bouton vert Lance l'exploration selon les paramètres définis
↑ Haut Bouton cyan Déploie vers les couches supérieures (abstrait / métier)
↓ Bas Bouton cyan Déploie vers les couches inférieures (concret / physique)
↕ Les deux Bouton cyan Déploie dans les deux sens simultanément
Supprimer Bouton rouge Retire l'asset sélectionné du graphe
Recommencer Bouton jaune Réinitialise entièrement le graphe
Show IP Bouton gris Affiche les adresses IP sur les assets réseau

2. Comprendre le champ Filtre

⚠️ Point critique : le champ Filtre a un double effet qu'il est essentiel de comprendre avant d'explorer le graphe.

2.1 Effet 1 — Restreindre la liste déroulante "Objet"

C'est l'usage le plus intuitif. En saisissant une vue dans le champ Filtre (ex : Applications), la liste déroulante " Objet" n'affiche plus que les assets appartenant à cette vue. Cela évite de chercher un asset dans l'intégralité de la CMDB.

2.2 Effet 2 — Limiter la visibilité des assets dans le graphe (piège fréquent)

C'est l'effet le moins attendu, et la source d'erreurs la plus courante. Le filtre ne se contente pas de restreindre la liste "Objet" : il conditionne également les types d'assets qui s'afficheront dans le graphe lors de l'exploration.

Concrètement : si vous explorez un logical-server avec uniquement Infrastructure logique dans le filtre, les applications liées à ce serveur n'apparaîtront jamais dans le graphe, même si elles existent dans Mercator et sont correctement associées. Elles sont simplement exclues car leur type n'est pas couvert par le filtre actif.

Exemple illustré :

Filtre actif Asset exploré Résultat dans le graphe
Infrastructure logique LOGICAL-SERVER-RH-11 On voit : NETWORK-CORE-11, SUBNET-CORE-11, SUBNET-VIRT-111 — mais pas RH-Solution
Applications + Infrastructure logique LOGICAL-SERVER-RH-11 On voit en plus : RH-Solution et DB-RH-PROD
(vide) N'importe quel asset Tous les assets liés sont visibles, toutes couches confondues

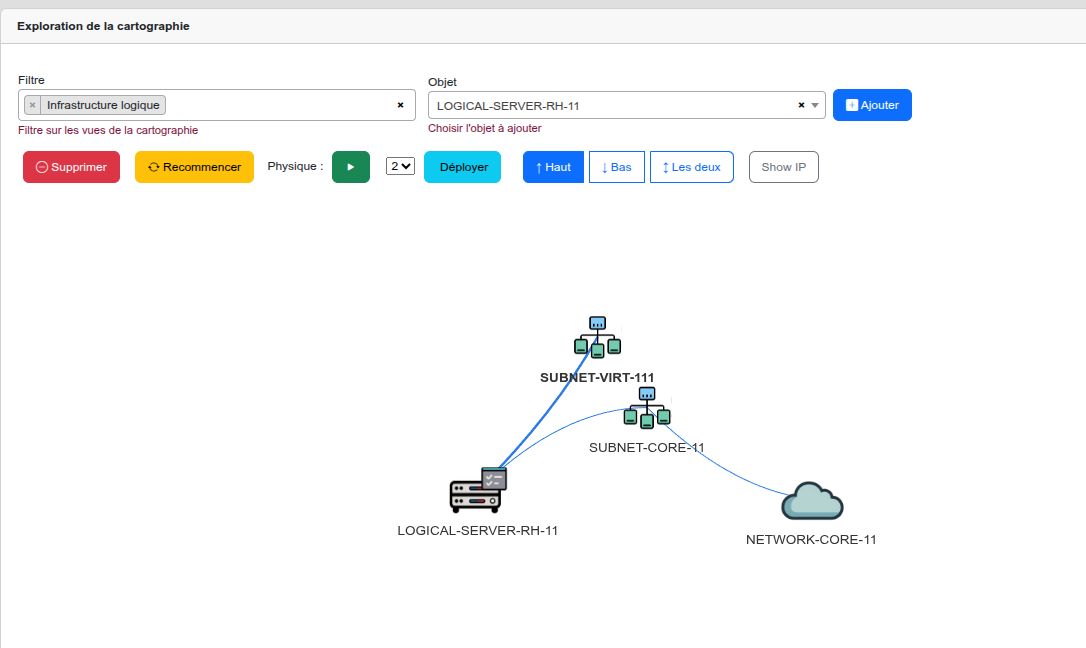

Avec filtre "Infrastructure logique" uniquement : RH-Solution n'apparaît pas.

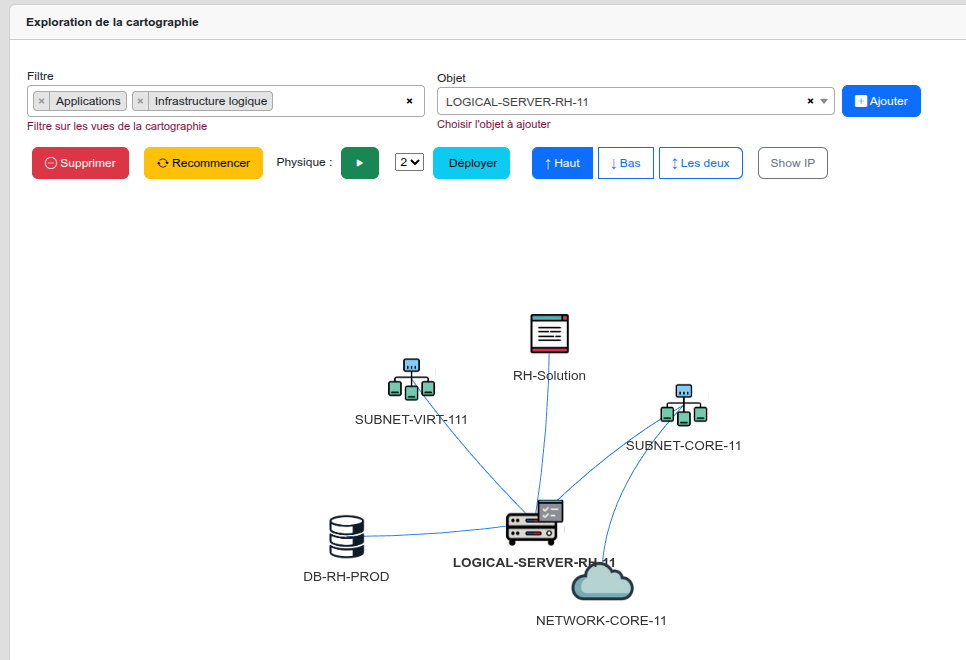

Avec filtres "Applications" + "Infrastructure logique" : RH-Solution et DB-RH-PROD apparaissent.

2.3 Règle pratique : quel filtre choisir ?

Objectif Filtre recommandé
Trouver rapidement un asset dans une vue précise Saisir uniquement la vue ciblée (ex : Applications)
Exploration cross-couches (application + infrastructure) Saisir toutes les vues concernées, ou laisser vide
Analyse d'impact complète (toutes couches) Laisser le filtre vide pour ne rien exclure
Exploration limitée à une seule couche (ex : réseau uniquement) Saisir uniquement la vue de cette couche

💡 Conseil : en cas de doute sur ce que l'on cherche, commencez toujours avec le filtre vide. Vous pouvez le restreindre ensuite si le graphe devient trop dense.

3. Sémantique des boutons directionnels

La direction est relative à la hiérarchie des couches Mercator, alignée sur ArchiMate :

↑ HAUT  ═══════════════════════════════════════════════  vers 100 (Métier)
         Couche 1 : Entités, Processus, Acteurs (100–260)
         Couche 2 : Applications, Modules, BDD  (300–340)
         Couche 3 : IAM, Active Directory        (400–460)
         Couche 4 : Réseaux, VMs, Conteneurs     (500–580)
         Couche 5 : Physique, Sites, Baies        (600–675)
↓ BAS   ═══════════════════════════════════════════════  vers 675 (Physique)
Bouton Direction Signification Exemple depuis RH-Solution
↑ Haut Vers les couches supérieures Remonte vers le métier, les processus et les acteurs qui utilisent cet asset Application → Processus RH → Acteurs DRH
↓ Bas Vers les couches inférieures Descend vers l'infrastructure, les serveurs et les réseaux qui supportent cet asset Application → VM → Serveur physique → Baie → Site
↕ Les deux Bidirectionnel Vue complète : qui utilise cet asset ET sur quoi il repose Processus ← Application → Serveur → Physique

4. Procédure d'utilisation pas à pas

Étape 1 ─ Saisir un filtre (optionnel)
          └─ Champ "Filtre" : ex. "Applications"
             Restreint la liste des objets à une vue spécifique

Étape 2 ─ Sélectionner l'asset de départ
          └─ Liste déroulante "Objet" : ex. "RH-Solution"

Étape 3 ─ Ajouter l'asset au graphe
          └─ Cliquer sur le bouton bleu "Ajouter"
             L'asset apparaît dans la fenêtre graphique

Étape 4 ─ Sélectionner l'asset dans le graphe
          └─ Cliquer sur l'icône de l'asset dans la zone graphique
             (il doit être actif / sélectionné)

Étape 5 ─ Choisir la direction
          └─ Cliquer sur : ↑ Haut  |  ↓ Bas  |  ↕ Les deux

Étape 6 ─ Définir le nombre de niveaux
          └─ Sélecteur numérique : 1 à 5
             Commencer par 1 ou 2 pour les assets très connectés

Étape 7 ─ Déployer
          └─ Cliquer sur le bouton vert "Déployer"
             Le graphe se construit avec les relations trouvées

Étape 8 ─ Itérer (optionnel)
          └─ Cliquer sur un autre nœud du graphe
             Répéter à partir de l'étape 4

5. Exemples d'Exploration

5.1 Impact métier d'une application

Contexte : Quels processus métier et acteurs dépendent de RH-Solution ?

Paramètre Valeur
Filtre Applications
Objet RH-Solution
Direction ↑ Haut
Niveaux 3

Résultat attendu :

RH-Solution
 └── APPLI-RH-MOD-1 (module)
      └── Processus Gestion RH
           └── Acteur : Direction RH

Vous obtenez la liste de tous les processus et acteurs qui dépendent fonctionnellement de cette application.

5.2 Infrastructure supportant une application

Contexte : Sur quel matériel physique repose RH-Solution ? (pour PRA, analyse d'impact ITIL, CMDB)

Paramètre Valeur
Filtre Applications
Objet RH-Solution
Direction ↓ Bas
Niveaux 3

Résultat attendu :

RH-Solution
 ├── APPLI-RH-SRV-1 (service applicatif)
 └── DB-RH-PROD (base de données)
      └── VM-APP-RH-01 (serveur logique)
           └── SRV-PROD-01 (serveur physique)
                └── RACK-A3 (baie)
                     └── Site DC-Paris

Vous obtenez la chaîne complète depuis l'application jusqu'au site physique.

5.3 Analyse d'impact complète (avant maintenance / incident)

Contexte : Vue complète de TOUTES les dépendances de RH-Solution avant une maintenance.

Paramètre Valeur
Filtre Applications
Objet RH-Solution
Direction ↕ Les deux
Niveaux 3

Résultat attendu :

         Macro-processus : Gestion du Personnel
              └── Processus RH → Acteur DRH
                       ↑
              [RH-Solution]  ← asset central
                       ↓
         APPLI-RH-SRV-1 · APPLI-RH-MOD-1 · DB-RH-PROD
              └── Serveurs logiques → Physiques → Baies → Site

Idéal pour les dossiers d'architecture et les analyses d'impact.

5.4 Sélection de la direction selon le cas d'usage

Cas d'usage Direction Couches traversées
Qui utilise cette application ? ↑ Haut Application → Processus → Acteurs
Sur quoi repose ce serveur ? ↓ Bas Serveur logique → Physique → Baie → Site
Analyse d'impact complète ↕ Les deux Métier ↔ Application ↔ Infrastructure
Quels processus dépendent d'une BDD ? ↑ Haut Base de données → Application → Processus
Quels équipements réseau sous un VLAN ? ↓ Bas VLAN → Switch → Routeur physique
Cartographie d'un domaine AD ↕ Les deux Forest AD → Domaine → Zone Admin → Serveurs
Quels assets un acteur utilise-t-il ? ↓ Bas Acteur → Processus → Application → Infrastructure

6. Correspondance BPMN — ArchiMate — Mercator

Asset Mercator BPMN 2.0 ArchiMate 3.1 TOGAF
entities (100) Pool / Lane Business Actor Organizational Unit
macro-processuses (200) Process (niveau 1) Business Process Business Function
processes (210) Sub-Process Business Process Business Service
activities (220) Task / Activity Business Function Business Function
tasks (240) Task (atomique) Business Interaction —
actors (250) Lane / Performer Business Role Business Actor
information (260) Data Object Business Object Data Entity
applications (310) — Application Component Application Component
application-services (320) — Application Service Application Service
databases (340) Data Store Data Object Data Store
logical-servers (580) — System Software Platform Service
physical-servers (615) — Device Technology Component
sites (600) — Location Geography

Relations ArchiMate dans Mercator

Relation ArchiMate Direction Exploration Exemple Mercator
Serving (sert) ↑ Haut Application Service sert un Business Process
Realization (réalise) ↕ Les deux Application réalise un Business Service
Assignment (affecté à) ↓ Bas Logical Server assigné à Physical Server
Composition (composé de) ↓ Bas Site contient Buildings contient Bays
Association ↕ Les deux Application associée à Database

7. Bonnes Pratiques

7.1 Recommandations pour l'exploration

Commencer par le niveau 1 ou 2 Pour les assets très connectés (ex : application centrale), démarrer avec 1 ou 2 niveaux évite un graphe illisible. Augmenter ensuite progressivement.

Utiliser le filtre avec discernement Comme expliqué au chapitre 2, le filtre conditionne non seulement la liste des objets disponibles, mais aussi les assets visibles dans le graphe. Pour une exploration cross-couches, pensez à ajouter toutes les vues pertinentes ou à laisser le filtre vide.

Mode Physique Activer le toggle Physique uniquement quand vous souhaitez visualiser les liaisons réseau physiques (WAN/LAN/MAN). Désactivé, l'exploration reste au niveau logique.

7.2 Recommandations pour la saisie des assets

  • Respecter la numérotation Mercator : créer les assets de la couche physique (600+) avant de les associer aux couches logiques.
  • La relation de containment physique doit être saisie dans l'ordre : Site → Building → Bay → Physical Server.
  • Un logical-server (VM) doit toujours être rattaché à un physical-server pour que la navigation ↓ Bas fonctionne correctement.
  • Les certificates (570) sont transverses : les associer aux applications ET aux serveurs logiques pour une exploration complète.
  • Les external-connected-entities (540) peuvent être rattachées à la couche métier (partenaires) ou réseau ( connexions) selon le contexte.

7.3 Cas d'usage par profil utilisateur

Profil Direction privilégiée Cas d'usage typique
Architecte d'entreprise ↑ Haut Tracer l'alignement entre infrastructure et processus métier
Architecte infrastructure ↓ Bas Identifier la chaîne physique supportant une application
RSSI / Risk Manager ↕ Les deux Cartographier les dépendances pour l'analyse de risque
Responsable CMDB ↓ Bas Vérifier la complétude du chaînage physique
Gestionnaire de crise / PRA ↕ Les deux Analyse d'impact avant/après incident
