Exploration et Dépendances¶

Mercator propose deux outils complémentaires pour naviguer dans la cartographie :

Exploration — affiche un graphe libre autour d'un asset : en cliquant sur un nœud du graphe, on visualise tous les objets qui lui sont connectés (physiquement ou logiquement) ainsi que les flux entrants et sortants.
Dépendances — impose une structure en couches (amont → aval) à partir d'un asset de départ.

Ces outils permettent de naviguer dynamiquement dans le graphe de relations entre les assets. Ils révèlent les dépendances entre couches : vers le haut (abstrait / métier) ou vers le bas (concret / physique).

Des vues hiérarchiques sont ainsi disponibles : à partir d'un macro-processus, on visualise l'ensemble des processus, activités et opérations qui en dépendent ; ou à partir d'un site, toutes les salles et les équipements qu'il contient.

Exploration¶

L'outil Exploration (Outils ➡️ Exploration) affiche un graphe relationnel sans hiérarchie imposée.
Les nœuds se positionnent selon un moteur physique (attraction / répulsion), ce qui permet :

d'explorer librement les relations
d'identifier des clusters
de naviguer dans des dépendances complexes
de visualiser l'ensemble du graphe autour d'un asset

Ce mode est idéal pour l'exploration intuitive.

🔍 Voir aussi la présentation de l'interface

Dépendances¶

L'Outil Dépendances (Outils ➡️ Dépendances) impose une structure en couches (amont → aval).
Les dépendances sont orientées et organisées par niveaux, ce qui permet :

de comprendre rapidement les flux
d'analyser les dépendances montantes ou descendantes
de documenter une architecture
de clarifier les relations complexes

Ce mode est idéal pour l'analyse structurée.

🔍 Voir aussi la Présentation de l'interface

Interfaces¶

Description des interfaces d'exploration et de dépendances.

Élément UI	Type	🕸️ Exploration	⟁ Dépendances	Rôle
Filtre	Liste déroulante	✅	✅	Filtre sur les vues de la cartographie (ex : `Applications`)
Attributs	Liste déroulante	✅	✅	Filtre sur les attributs des assets (ex : `Opensource`)
Objet	Liste déroulante	✅	✅	Sélection de l'asset à explorer (ex : `RH-Solution`)
Ajouter	Bouton vert	✅		Ajoute l'asset sélectionné dans la fenêtre graphique
Physique	Interrupteur vert	✅		Active/désactive l'affichage des liaisons réseau physiques
Niveau (1–5)	Sélecteur	✅	✅	Nombre de niveaux de relations à déployer
Déployer	Bouton vert	✅		Lance l'exploration selon les paramètres définis
Analyser	Bouton vert		✅	Lance l'analyse de dépendances selon les paramètres définis
↑ Haut	Bouton cyan	✅	✅	Déploie vers les couches supérieures (abstrait / métier)
↓ Bas	Bouton cyan	✅	✅	Déploie vers les couches inférieures (concret / physique)
↕ Les deux	Bouton cyan	✅	✅	Déploie dans les deux sens simultanément
Supprimer	Bouton rouge	✅		Retire l'asset sélectionné du graphe
Recommencer	Bouton jaune	✅	✅	Réinitialise entièrement le graphe
Afficher IP	Bouton gris	✅		Affiche les adresses IP sur les assets réseau

Filtre¶

⚠️ Point critique : le champ Filtre a un double effet qu'il est essentiel de comprendre avant d'utiliser ces outils.

Effet 1 — Restreindre la liste déroulante "Objet"¶

C'est l'usage le plus intuitif. En saisissant une vue dans le champ Filtre (ex : Applications), la liste déroulante "Objet" n'affiche plus que les assets appartenant à cette vue. Cela évite de chercher un asset dans l'intégralité de la CMDB.

Effet 2 — Limiter la visibilité des assets dans le graphe (piège fréquent)¶

C'est l'effet le moins attendu, et la source d'erreurs la plus courante. Le filtre ne se contente pas de restreindre la liste "Objet" : il conditionne également les types d'assets qui s'afficheront dans le graphe lors de l'exploration.

Concrètement : si vous sélectionnez un logical-server avec uniquement Infrastructure logique dans le filtre, les applications liées à ce serveur n'apparaîtront jamais dans le graphe, même si elles existent dans Mercator et sont correctement associées. Elles sont simplement exclues car leur type n'est pas couvert par le filtre actif.

Exemple illustré :

Filtre actif	Asset exploré	Résultat dans le graphe
`Infrastructure logique`	`LOGICAL-SERVER-RH-11`	On voit : `NETWORK-CORE-11`, `SUBNET-CORE-11`, `SUBNET-VIRT-111` — mais pas `RH-Solution`
`Applications` + `Infrastructure logique`	`LOGICAL-SERVER-RH-11`	On voit en plus : `RH-Solution` et `DB-RH-PROD`
(vide)	N'importe quel asset	Tous les assets liés sont visibles, toutes couches confondues

Filtre	🕸️ Exploration	⟁ Dépendances

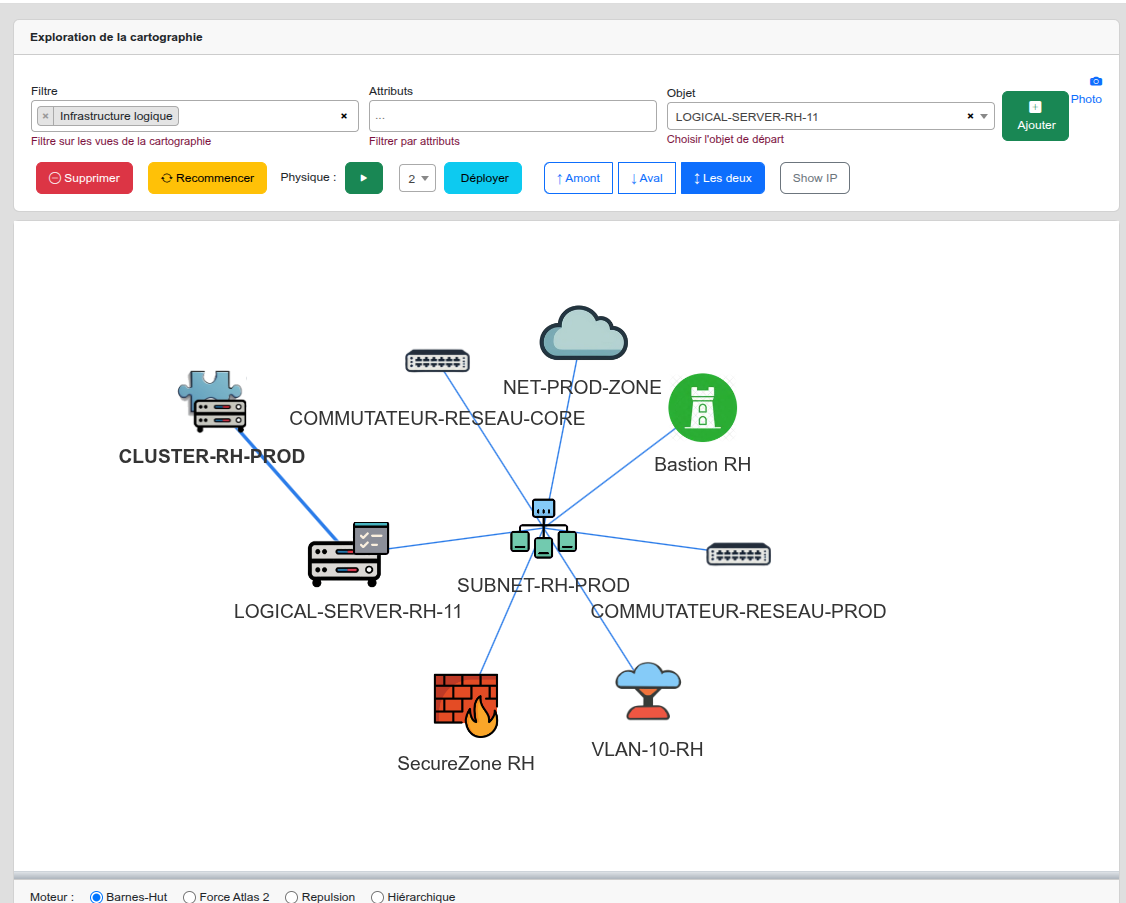

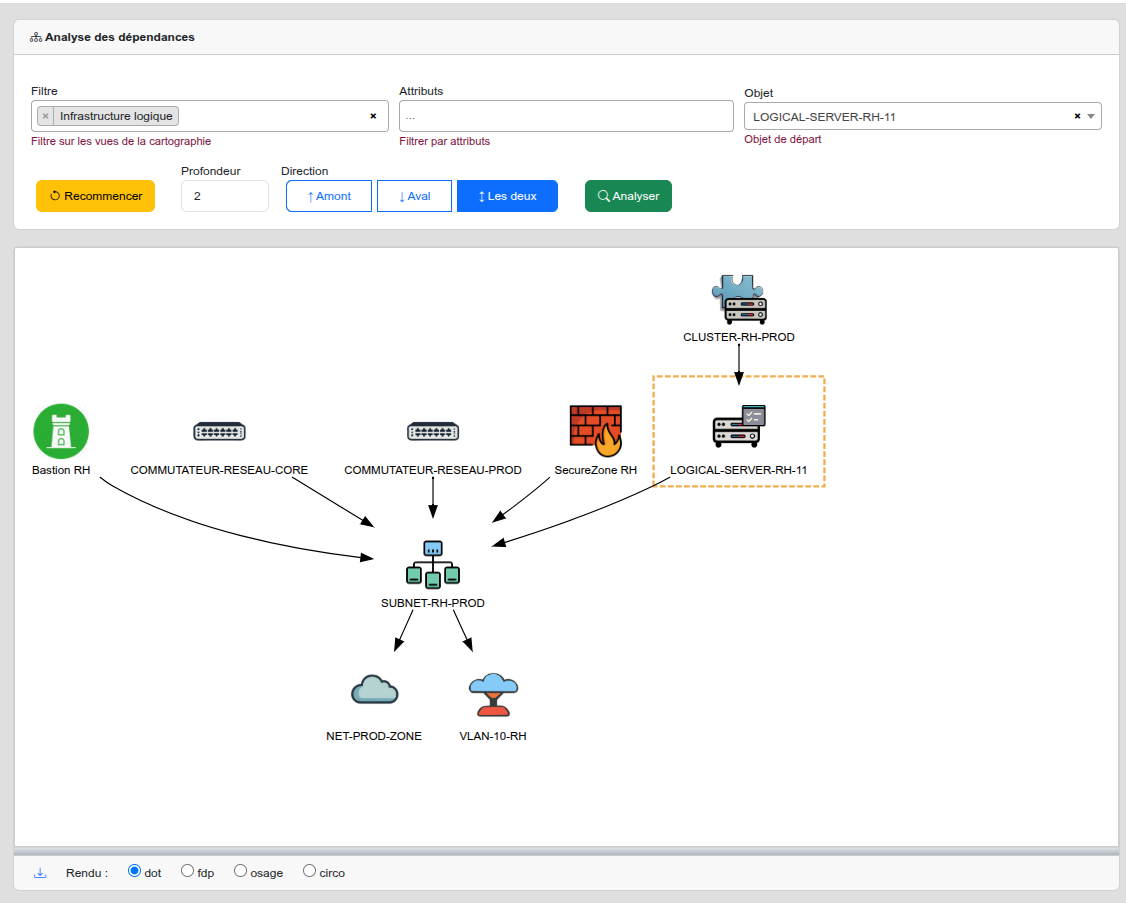

`Infrastructure logique` uniquement : RH-Solution n'apparaît pas.

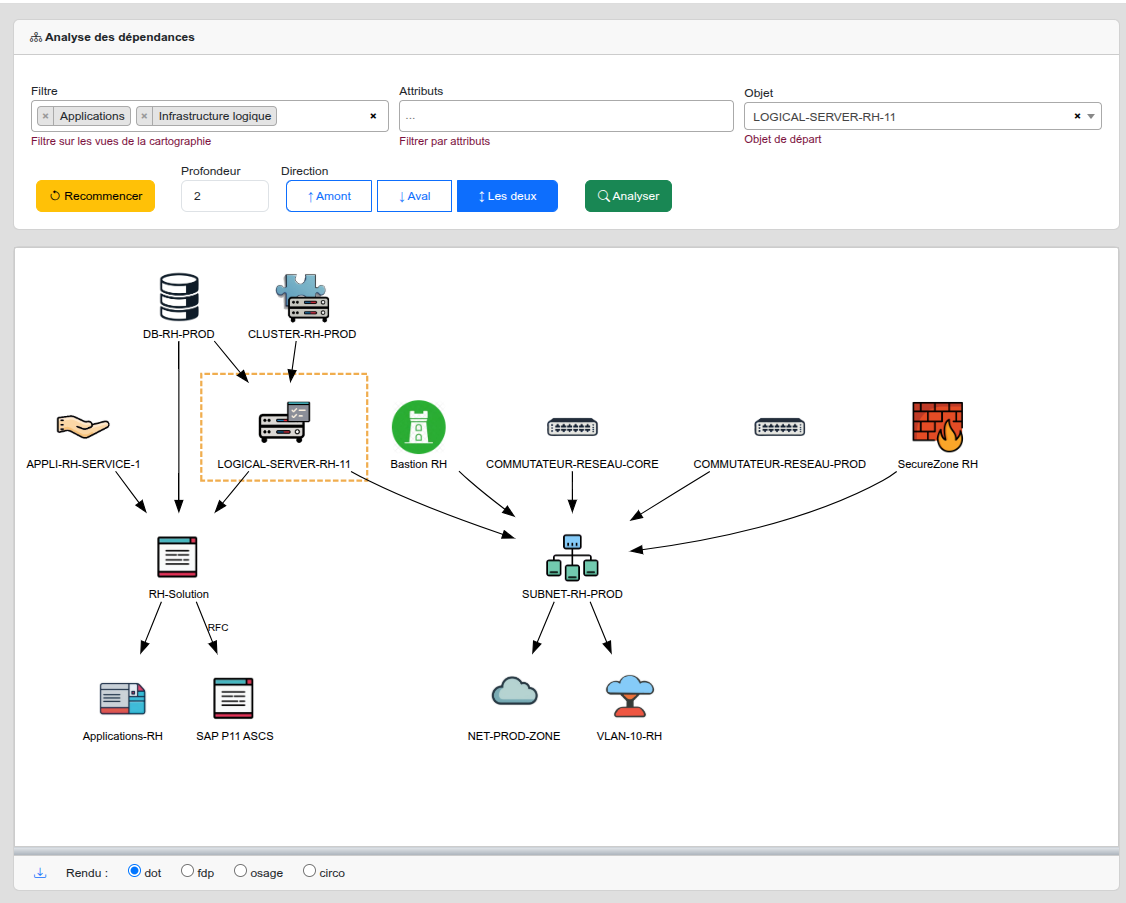

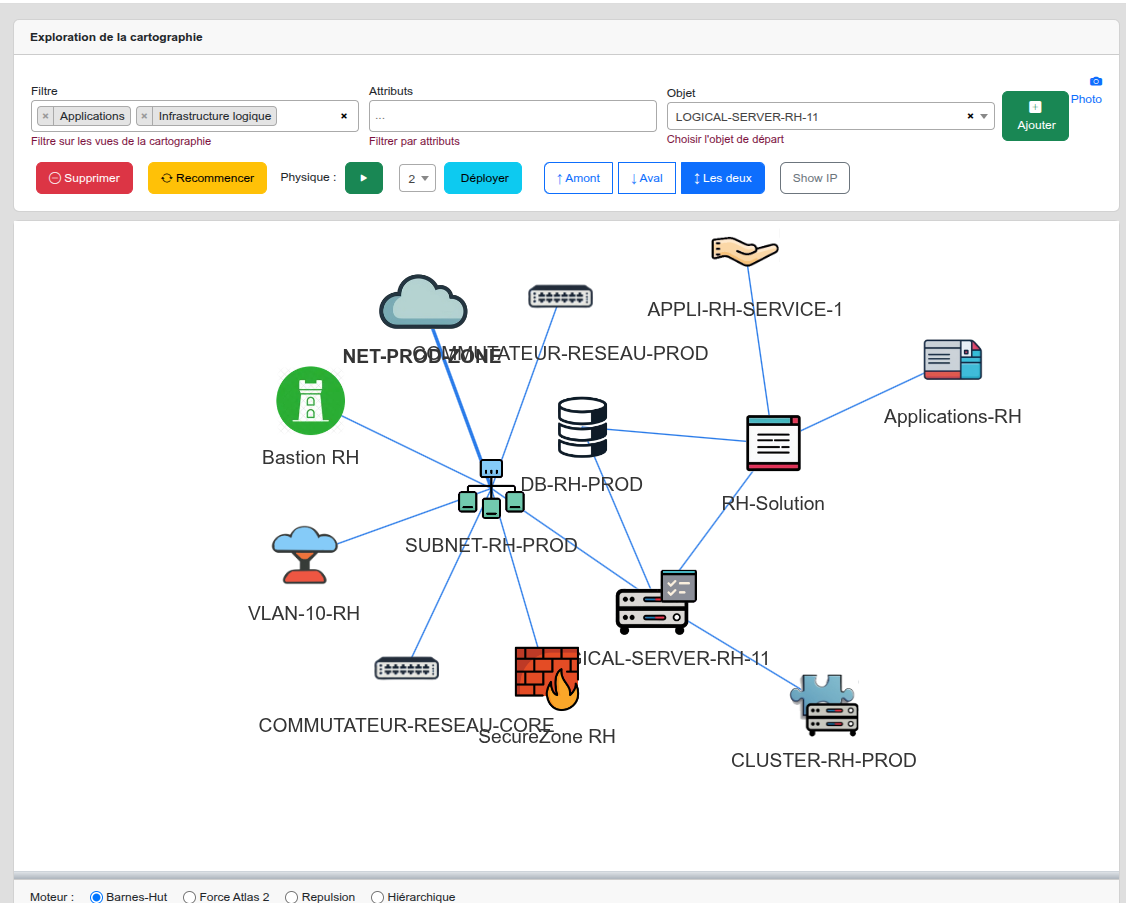

`Applications` + `Infrastructure logique` : RH-Solution et DB-RH-PROD apparaissent.

Règle pratique : quel filtre choisir ?¶

Objectif	Filtre recommandé
Trouver rapidement un asset dans une vue précise	Saisir uniquement la vue ciblée (ex : `Applications`)
Exploration ou analyse cross-couches (application + infrastructure)	Saisir toutes les vues concernées, ou laisser vide
Analyse d'impact complète (toutes couches)	Laisser le filtre vide pour ne rien exclure
Exploration ou analyse limitée à une seule couche (ex : réseau uniquement)	Saisir uniquement la vue de cette couche

💡 Conseils : - En cas de doute, commencez toujours avec le filtre vide. Vous pouvez le restreindre ensuite si le graphe devient trop dense. - Astuce : filtrez pour sélectionner facilement l'objet dans la liste, ajoutez-le au graphe, puis supprimez le filtre avant de lancer 🕸️ Déployer ou ⟁ Analyser — les assets de toutes les couches seront alors visibles. - Vous pouvez aussi saisir le début du nom d'un asset directement dans le champ "Objet" pour le filtrer sans passer par le champ Filtre.

Direction¶

La direction de l'analyse des dépendances est relative à la hiérarchie des vues de Mercator. Cette hiérarchie est alignée sur ArchiMate :

↑ HAUT  ═══════════════════════════════════════════════  vers 100 (Métier)
         Couche 1 : Entités, Processus, Acteurs (100–260)
         Couche 2 : Applications, Modules, BDD  (300–340)
         Couche 3 : IAM, Active Directory        (400–460)
         Couche 4 : Réseaux, VMs, Conteneurs     (500–580)
         Couche 5 : Physique, Sites, Baies        (600–675)
↓ BAS   ═══════════════════════════════════════════════  vers 675 (Physique)

La sémantique des boutons directionnels est la suivante :

Bouton	Direction	Signification	Exemple depuis `RH-Solution`
↑ Haut	Vers les couches supérieures	Remonte vers le métier, les processus et les acteurs qui utilisent cet asset	`Application → Processus RH → Acteurs DRH`
↓ Bas	Vers les couches inférieures	Descend vers l'infrastructure, les serveurs et les réseaux qui supportent cet asset	`Application → VM → Serveur physique → Baie → Site`
↕ Les deux	Bidirectionnel	Vue complète : qui utilise cet asset ET sur quoi il repose	`Processus ← Application → Serveur → Physique`

Utilisation¶

Procédure d'utilisation pas à pas.

Exploration¶

Étape 1 ─ Saisir un filtre (optionnel)
          └─ Champ "Filtre" : ex. "Applications"
             Restreint la liste des objets à une vue spécifique
             ⚠️ Voir section 2 : le filtre limite aussi les assets visibles dans le graphe

Étape 2 ─ Sélectionner l'asset de départ
          └─ Liste déroulante "Objet" : ex. "RH-Solution"

Étape 3 ─ Ajouter l'asset au graphe
          └─ Cliquer sur le bouton vert "Ajouter"
             L'asset apparaît dans la fenêtre graphique

Étape 4 ─ Sélectionner l'asset dans le graphe
          └─ Cliquer sur l'icône de l'asset dans la zone graphique
             (il doit être actif / sélectionné)

Étape 5 ─ Choisir la direction
          └─ Cliquer sur : ↑ Haut  |  ↓ Bas  |  ↕ Les deux

Étape 6 ─ Définir le nombre de niveaux
          └─ Sélecteur numérique : 1 à 5
             Commencer par 1 ou 2 pour les assets très connectés

Étape 7 ─ Déployer
          └─ Cliquer sur le bouton vert "Déployer"
             Le graphe se construit avec les relations trouvées

Étape 8 ─ Itérer (optionnel)
          └─ Cliquer sur un autre nœud du graphe
             Répéter à partir de l'étape 4

Dépendances¶

Étape 1 ─ Saisir un filtre (optionnel)
          └─ Champ "Filtre" : ex. "Applications"
             ⚠️ Voir section 2 : le filtre limite aussi les assets visibles dans le graphe

Étape 2 ─ Sélectionner l'asset de départ
          └─ Liste déroulante "Objet" : ex. "RH-Solution"

Étape 3 ─ Choisir la direction
          └─ Cliquer sur : ↑ Haut  |  ↓ Bas  |  ↕ Les deux

Étape 4 ─ Définir le nombre de niveaux
          └─ Sélecteur numérique : 1 à 5
             Commencer par 1 ou 2 pour les assets très connectés

Étape 5 ─ Analyser
          └─ Cliquer sur le bouton vert "Analyser"
             Le graphe en couches se construit avec les dépendances trouvées
             (pas de sélection d'asset dans le graphe requise)

💡 Le mode Dépendances n'a pas de bouton "Ajouter" : l'asset de départ est directement sélectionné via la liste déroulante "Objet".

Exemples¶

Impact métier d'une application¶

Contexte : Quels processus métier et acteurs dépendent de RH-Solution ?

Paramètre	Valeur
Filtre	`Applications`
Objet	`RH-Solution`
Direction	↑ Haut
Niveaux	`3`

Le filtre Applications est suffisant ici car la navigation ↑ Haut reste dans la couche métier (processus, acteurs), couverte par cette vue.

Résultat attendu :

RH-Solution
 └── APPLI-RH-MOD-1 (module)
      └── Processus Gestion RH
           └── Acteur : Direction RH

Vous obtenez la liste de tous les processus et acteurs qui dépendent fonctionnellement de cette application.

Infrastructure supportant une application¶

Contexte : Sur quel matériel physique repose RH-Solution ? (PRA, analyse d'impact ITIL, CMDB)

Paramètre	Valeur
Filtre	`Applications` + `Infrastructure logique` + `Infrastructure physique` (ou vide)
Objet	`RH-Solution`
Direction	↓ Bas
Niveaux	`3`

Un filtre Applications seul exclurait les serveurs et baies du graphe. Il faut inclure toutes les couches traversées, ou laisser le filtre vide.

Résultat attendu :

RH-Solution
 ├── APPLI-RH-SRV-1 (service applicatif)
 └── DB-RH-PROD (base de données)
      └── VM-APP-RH-01 (serveur logique)
           └── SRV-PROD-01 (serveur physique)
                └── RACK-A3 (baie)
                     └── Site DC-Paris

Vous obtenez la chaîne complète depuis l'application jusqu'au site physique.

Analyse d'impact complète (avant maintenance / incident)¶

Contexte : Vue complète de TOUTES les dépendances de RH-Solution avant une maintenance.

Paramètre	Valeur
Filtre	(vide)
Objet	`RH-Solution`
Direction	↕ Les deux
Niveaux	`3`

Le filtre doit être vide pour que toutes les couches (métier, application, infrastructure physique) soient visibles simultanément dans le graphe.

Résultat attendu :

         Macro-processus : Gestion du Personnel
              └── Processus RH → Acteur DRH
                       ↑
              [RH-Solution]  ← asset central
                       ↓
         APPLI-RH-SRV-1 · APPLI-RH-MOD-1 · DB-RH-PROD
              └── Serveurs logiques → Physiques → Baies → Site

Idéal pour les dossiers d'architecture et les analyses d'impact.

Sélection de la direction selon le cas d'usage¶

Cas d'usage	Direction	Couches traversées
Qui utilise cette application ?	↑ Haut	Application → Processus → Acteurs
Sur quoi repose ce serveur ?	↓ Bas	Serveur logique → Physique → Baie → Site
Analyse d'impact complète	↕ Les deux	Métier ↔ Application ↔ Infrastructure
Quels processus dépendent d'une BDD ?	↑ Haut	Base de données → Application → Processus
Quels équipements réseau sous un VLAN ?	↓ Bas	VLAN → Switch → Routeur physique
Cartographie d'un domaine AD	↕ Les deux	Forest AD → Domaine → Zone Admin → Serveurs
Quels assets un acteur utilise-t-il ?	↓ Bas	Acteur → Processus → Application → Infrastructure

Correspondance¶

Asset Mercator	BPMN 2.0	ArchiMate 3.1	TOGAF
`entities` (100)	Pool / Lane	Business Actor	Organizational Unit
`macro-processuses` (200)	Process (niveau 1)	Business Process	Business Function
`processes` (210)	Sub-Process	Business Process	Business Service
`activities` (220)	Task / Activity	Business Function	Business Function
`tasks` (240)	Task (atomique)	Business Interaction	—
`actors` (250)	Lane / Performer	Business Role	Business Actor
`information` (260)	Data Object	Business Object	Data Entity
`applications` (310)	—	Application Component	Application Component
`application-services` (320)	—	Application Service	Application Service
`databases` (340)	Data Store	Data Object	Data Store
`logical-servers` (580)	—	System Software	Platform Service
`sites` (600)	—	Location	Geography
`physical-servers` (615)	—	Device	Technology Component

Relations ArchiMate dans Mercator¶

Relation ArchiMate	Direction 🕸️ ⟁	Exemple Mercator
Serving (sert)	↑ Haut	Application Service sert un Business Process
Realization (réalise)	↕ Les deux	Application réalise un Business Service
Assignment (affecté à)	↓ Bas	Logical Server assigné à Physical Server
Composition (composé de)	↓ Bas	Site contient Buildings contient Bays
Association	↕ Les deux	Application associée à Database

Bonnes pratiques¶

Recommandations pour ces outils¶

Commencer par le niveau 1 ou 2
Pour les assets très connectés (ex : application centrale), démarrer avec 1 ou 2 niveaux évite un graphe illisible. Augmenter ensuite progressivement.

Utiliser le filtre avec discernement
Comme expliqué au chapitre 2, le filtre conditionne non seulement la liste des objets disponibles, mais aussi les assets visibles dans le graphe. Pour une exploration ou analyse cross-couches, pensez à ajouter toutes les vues pertinentes ou à laisser le filtre vide.

Interrupteur "Physique" (mode Exploration uniquement)
Cet interrupteur, disponible uniquement en mode 🕸️ Exploration, active ou désactive l'affichage des liaisons réseau physiques (WAN/LAN/MAN). Désactivé, l'exploration reste au niveau logique. Il ne constitue pas un troisième mode de visualisation.

Recommandations pour la saisie des assets¶

Respecter la numérotation Mercator : créer les assets de la couche physique (600+) avant de les associer aux couches logiques.
La relation de containment physique doit être saisie dans l'ordre : Site → Building → Bay → Physical Server.
Un logical-server (VM) doit toujours être rattaché à un physical-server pour que la navigation ↓ Bas fonctionne correctement.
Les certificates (570) sont transverses : les associer aux applications ET aux serveurs logiques pour une exploration ou une analyse complète.
Les external-connected-entities (540) peuvent être rattachées à la couche métier (partenaires) ou réseau (connexions) selon le contexte.

Cas d'usage par profil utilisateur¶

Profil	Direction privilégiée	Cas d'usage typique
Architecte d'entreprise	↑ Haut	Tracer l'alignement entre infrastructure et processus métier
Architecte infrastructure	↓ Bas	Identifier la chaîne physique supportant une application
RSSI / Risk Manager	↕ Les deux	Cartographier les dépendances pour l'analyse de risque
Responsable CMDB	↓ Bas	Vérifier la complétude du chaînage physique
Gestionnaire de crise / PRA	↕ Les deux	Analyse d'impact avant/après incident
