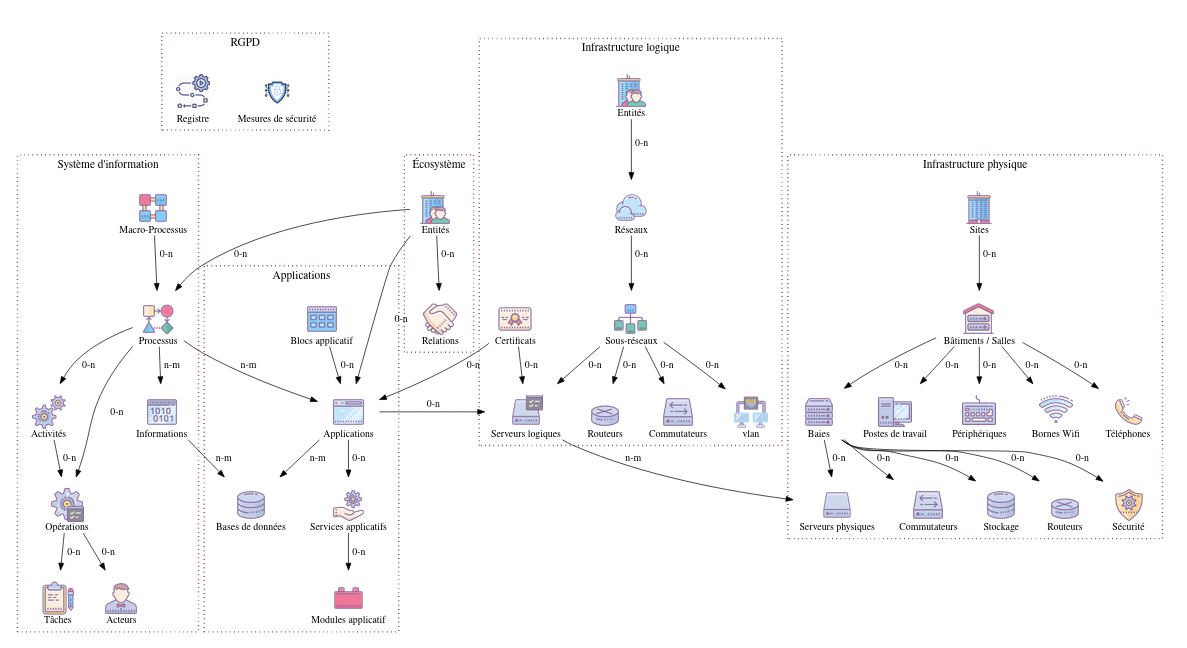

Modèle de données
Vue du RGPD
La vue du RGPD contient l'ensemble des données nécessaires au maintien du registre des traitements et fait le lien avec les processus, applications et informations utilisées par le système d'information.
Cette vue permet de remplir les obligations prévues à l’article 30 du RGPD.
Registre
Le registre des activités de traitement contient les informations prévues à l'article 30.1 du RGPD.
Table data_processing :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du traitement |
| description | longtext | Description du traitement |
| responsible | longtext | Responsable du traitement |
| purpose | longtext | Finalités du traitement |
| categories | longtext | Catégories de destinataires |
| recipients | longtext | Destinataires des données |
| transfert | longtext | Transferts de données |
| retention | longtext | Durées de rétention |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Mesures de sécurité
Cette table permet d'identifier les mesures de sécurité appliquées aux processus et applications.
Par défaut cette table est complétée avec les mesures de sécurité de la norme ISO 27001:2022.
Table security_controls :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la mesure |
| description | longtext | Description de la mesure |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Vue de l’écosystème
La vue de l’écosystème décrit l’ensemble des entités ou systèmes qui gravitent autour du système d’information considéré dans le cadre de la cartographie.
Cette vue permet à la fois de délimiter le périmètre de la cartographie, mais aussi de disposer d’une vision d’ensemble de l’écosystème sans se limiter à l’étude individuelle de chaque entité.
Entités
Les entités sont une partie de l’organisme (ex. : filiale, département, etc.) ou en relation avec le système d’information qui vise à être cartographié.
Les entités sont des départements, des fournisseurs, des partenaires avec lesquels des informations sont échangées au travers de relations.
Table entities :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'entité |
| entity_type | varchar(255) | Type d'entité |
| attributes | varchar(255) | Attributs (#tag...) |
| description | longtext | Description de l'entité |
| reference | varchar(255) | Numéro de référence de l'entité (facturation) |
| parent_entity_id | int unsigned | Entité parente |
| is_external | boolean | Entité externe |
| security_level | longtext | Niveau de sécurité |
| contact_point | longtext | Point de contact |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Relations
Les relations représentent un lien entre deux entités ou systèmes.
Les relations sont des contrats, accords de services, des obligations légales... qui ont une influence sur le système d’information.
Table relations :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la relation |
| type | varchar(255) | Type de la relation |
| description | longtext | Description de la relation |
| source_id | int unsigned | Référence vers l'entité source |
| destination_id | int unsigned | Référence vers l'entité destinataire |
| reference | varchar(255) | Numéro de référence de la relation (facturation) |
| responsible | varchar(255) | Responsable de la relation |
| order_number | varchar(255) | Numéro de commande (facturation) |
| active | tinyint(1) | La relation est encore active |
| start_date | date | Début de la relation |
| end_date | date | Fin de la relation |
| comments | text | Commentaires sur l'état de la relation |
| importance | int | Importance de la relation |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Vue métier du système d’information
La vue métier du système d’information décrit l’ensemble des processus métiers de l’organisme avec les acteurs qui y participent, indépendamment des choix technologiques faits par l’organisme et des ressources mises à sa disposition.
La vue métier est essentielle, car elle permet de repositionner les éléments techniques dans leur environnement métier et ainsi de comprendre leur contexte d’emploi.
Macro-processus
Les macro-processus représentent des ensembles de processus.
Table macro_processuses :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du macro processus |
| description | longtext | Description du macro-processus |
| io_elements | longtext | Elements entrant et sortants |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| owner | varchar(255) | Propriétaire |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Processus
Les processus sont un ensemble d’activités concourant à un objectif. Le processus produit des informations (de sortie) à valeur ajoutée (sous forme de livrables) à partir d’informations (d’entrées) produites par d’autres processus.
Les processus sont composés d’activités, des entités qui participent à ce processus et des informations traitées par celui-ci.
Table processes :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| identifiant | varchar(255) | Nom du processus |
| description | longtext | Description du processus |
| owner | varchar(255) | Propriétaire du processus |
| in_out | longtext | Elements entrant et sortants |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| macroprocess_id | int unsigned | Référence vers le macro-processus |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Activités
Une activité est une étape nécessaire à la réalisation d’un processus. Elle correspond à un savoir-faire spécifique et pas forcément à une structure organisationnelle de l’entreprise.
Table activities :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'activité |
| description | longtext | Description de l'activité |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Opérations
Une opération est composée d’acteurs et de tâches.
Table operations :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'opération |
| description | longtext | Description de l'opération |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Tâches
Une tâche est une activité élémentaire exercée par une fonction organisationnelle et constituant une unité indivisible de travail dans la chaîne de valeur ajoutée d’un processus.
Table tasks :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la tâche |
| description | longtext | Description de tâche |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Acteurs
Un acteur est un représentant d’un rôle métier qui exécute des opérations, utilise des applications et prend des décisions dans le cadre des processus. Ce rôle peut être porté par une personne, un groupe de personnes ou une entité.
Table actors :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'acteur |
| nature | varchar(255) | Nature de l'acteur |
| type | varchar(255) | Type d'acteur |
| contact | varchar(255) | Contact de l'acteur |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Informations
Une information est une donnée faisant l’objet d’un traitement informatique.
Table information :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'information |
| description | longtext | Description de l'information |
| owner | varchar(255) | Propriétaire de l'information |
| administrator | varchar(255) | Administrateur de l'information |
| storage | varchar(255) | Stockage de l'information |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| sensitivity | varchar(255) | Sensibilité de l'information |
| constraints | longtext | Contraintes légales et réglementaires |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
La vue des applications
La vue des applications permet de décrire une partie de ce qui est classiquement appelé le « système informatique ».
Cette vue décrit les solutions technologiques qui supportent les processus métiers, principalement les applications.
Bloc applicatif
Un bloc applicatif représente un ensemble d’application.
Un bloc applicatif peut être : les applications bureautique, de gestion, d’analyse, de développement, ...
Table application_blocks :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'information |
| description | longtext | Description du bloc applicatif |
| responsible | varchar(255) | Responsable du bloc applicatif |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Application
Une application est un ensemble cohérent d’objets informatiques (exécutables, programmes, données...). Elle constitue un regroupement de services applicatifs.
Une application peut être déployée sur un ou plusieurs serveurs logiques.
Lorsqu'il n'y a pas d'environnement virtualisé, il n'y a pas plusieurs serveurs logiques par serveur physique mais il y a un serveur logique par serveur physique.
Table m_applications :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'application |
| version | varchar(255) | Version de l'application |
| description | longtext | Description de l'application |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| type | varchar(255) | Type d'application |
| technology | varchar(255) | Technologie |
| external | varchar(255) | Externe |
| users | varchar(255) | Nombre d'utilisateurs et type |
| documentation | varchar(255) | Lien vers la documentation |
| entity_resp_id | int unsigned | Entité responsable de l'exploitation |
| responsible | varchar(255) | Responsable de l'application |
| application_block_id | int unsigned | Lien vers la bloc applicatif |
| install_date | datetime | Date d'installation de l'application |
| update_date | datetime | Date de mise à jour de l'application |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Service applicatif
Un service applicatif est un élément de découpage de l’application mis à disposition de l’utilisateur final dans le cadre de son travail.
Un service applicatif peut, par exemple, être un service dans le nuage (Cloud).
Table application_services :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du service applicatif |
| description | longtext | Description du service applicatif |
| exposition | varchar(255) | Exposition du service applicatif |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Module applicatif
Un module applicatif est un composant d’une application caractérisé par une cohérence fonctionnelle en matière d’informatique et une homogénéité technologique.
Table application_modules :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du service applicatif |
| description | longtext | Description du module applicatif |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Base de données
Une base de données est un ensemble structuré et ordonné d’informations destinées à être exploitées informatiquement.
Table databases :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du service applicatif |
| description | longtext | Description du module applicatif |
| responsible | varchar(255) | Responsable de l'application |
| type | varchar(255) | Responsable de l'application |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| external | varchar(255) | Externe |
| entity_resp_id | int unsigned | Entité responsable |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Flux
Un flux est un échange d’informations entre un émetteur ou un récepteur (application, service applicatif, module applicatif ou base de données).
Un flux représente un échange d’information entre deux éléments du système d’information. Il faut éviter de représenter en termes de flux l’ensemble des règles de filtrage du firewall.
Par exemple, les requêtes DNS ou NTP ne devraient pas être représentées comme des flux.
Table fluxes :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du flux |
| description | longtext | Description du flux |
| application_source_id | int unsigned | Lien vers l'application source |
| service_source_id | int unsigned | Lien vers le service source |
| module_source_id | int unsigned | Lien vers le module source |
| database_source_id | int unsigned | Lien vers la base de données source |
| application_dest_id | int unsigned | Lien vers l'application destinataire |
| service_dest_id | int unsigned | Lien vers le service destinataire |
| module_dest_id | int unsigned | Lien vers le module destinataire |
| database_dest_id | int unsigned | Lien vers la base de données destinataire |
| crypted | tinyint(1) | Le flux est chiffré (1=oui, O=non) |
| bidirectional | tinyint(1) | Le flux est bidirectionnel (1=oui, O=non) |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
L’administration
La vue de l’administration répertorie l’administration des ressources, des annuaires et les niveaux de privilèges des utilisateurs du système d’information.
Disposer d’annuaires et d’une centralisation des droits d’accès des utilisateurs est fortement recommandé pour les opérateurs d’importance vitale (OIV).
Zone d’administration
Une zone d’administration est un ensemble de ressources (personnes, données, équipements) sous la responsabilité d’un (ou plusieurs) administrateur(s).
Une zone d’administration est composée de services d’annuaires et de forêts Active Directory (AD) ou d’arborescences LDAP.
Table zone_admins :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la zone |
| description | longtext | Description de la zone |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Service d’annuaire d’administration
Un service d’annuaire d’administration est une application regroupant les données sur les utilisateurs ou les équipements informatiques de l’entreprise et permettant leur administration.
Il peut s’agir d’un outil d’inventaire servant à la gestion des changements ou des tickets ou d’un outil de cartographie comme Mercator.
Table annuaires;
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'annuaire |
| description | longtext | Description de l'annuaire |
| solution | varchar(255) | Solution technique |
| zone_admin_id | int unsigned | Référence vers la zone d'administration |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Forêt Active Directory / Arborescence LDAP
Ces objets représentent un regroupement organisé de domaines Active Directory ou d’arborescence LDAP.
Table forest_ads :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la forêt Active Directory ou de l'arborescence LDAP |
| description | longtext | Description de la forêt Active Directory ou de l'arborescence LDAP |
| zone_admin_id | int unsigned | Référence vers la zone d'administration |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
L’infrastructure logique
La vue de l'infrastructure logique correspond à la répartition logique du réseau.
Elle illustre le cloisonnement des réseaux et les liens logiques entre eux. En outre, elle répertorie les équipements réseau en charge du trafic.
Réseaux
Les réseaux sont un ensemble d’équipements reliés logiquement entre eux et qui échangent des informations.
Table networks :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du réseau |
| description | longtext | Description du réseau |
| protocol_type | varchar(255) | Protocoles utilisés |
| responsible | varchar(255) | Responsable de l'exploitation |
| responsible_sec | varchar(255) | Responsable de la sécurité |
| security_need_c | int | Confidentialité |
| security_need_i | int | Intégrité |
| security_need_a | int | Disponibilité |
| security_need_t | int | Traçabilité |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Sous-réseaux
Les sous-réseaux sont une subdivision logique d’un réseau de taille plus importante.
table subnetworks :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du réseau |
| description | longtext | Description du réseau |
| address | varchar(255) | Plage d'adresse du sous-réseau |
| default_gateway | varchar(255) | Adresse de la passerelle par défaut |
| ip_allocation_type | varchar(255) | Type d'allocation des adresses |
| responsible_exp | varchar(255) | Responsable de l'exploitation |
| zone | varchar(255) | Nom de la zone firewall associée |
| dmz | varchar(255) | Zone démilitarisée |
| wifi | varchar(255) | Réseau WiFi |
| connected_subnets_id | int unsigned | Sous-réseaux connectés |
| gateway_id | int unsigned | Lien vars la passerelle |
| vlan_id | int unsigned | Lien vers le VLAN associé |
| network_id | int unsigned | Lien vers le réseau associé |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Passerelles d’entrées depuis l’extérieur
Les passerelles sont des composants permettant de relier un réseau local avec l’extérieur.
Table gateways :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la passerelle |
| description | longtext | Description de la passerelle |
| ip | varchar(255) | Adress IP de la passerelle |
| authentification | varchar(255) | Mode d'authentification |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Entités extérieures connectées
Les entités extérieures connectées représentent les entités externes connectées au réseau.
Table external_connected_entities :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'entité |
| description | longtext | Description de l'entié |
| responsible_sec | varchar(255) | Responsable de la sécurité de l'entité |
| contacts | varchar(255) | Contacts de l'entité |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Commutateurs réseau
Les commutateurs réseau sont les composants gérant les connexions entre les différents serveurs au sein d’un réseau.
Table network_switches :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du commutateur |
| description | longtext | Description du commutateur |
| ip | varchar(255) | Adresse IP du commutateur |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Routeurs logiques
Les routeurs logiques sont des composants logiques gérant les connexions entre différents réseaux.
Table routers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du routeur |
| description | longtext | Description du routeur |
| rules | longtext | Règles de filtrage |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Équipements de sécurité
Les équipements de sécurité sont des composants permettant la supervision du réseau, la détection d’incidents, la protection des équipements ou ayant une fonction de sécurisation du système d’information.
Les équipements de sécurité sont des systèmes de détection d'intrusion (ou IDS : Intrusion Detection System), des systèmes de prévention d'intrusion (ou IPS : Intrustion Prevention System), des systèmes de surveillance des équipements.
Table security_devices :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'équipement |
| description | longtext | Description de l'équipement |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Serveurs DHCP
Les serveurs DHCP sont des équipements physiques ou virtuels permettant la gestion des adresses IP d’un réseau.
Table dhcp_servers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du serveur |
| description | longtext | Description du serveur |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Serveurs DNS
Les serveurs de noms de domaine (Domain Name System) sont des équipements physiques ou virtuels permettant la conversion d’un nom de domaine en adresse IP.
Table dnsservers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du serveur |
| description | longtext | Description du serveur |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Clusters
Les clusters représentent un ensemble de serveurs logiques hébergés sur un ou plusieurs serveurs physiques
Table clusters :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du serveur |
| type | varchar(255) | Type de cluster |
| description | longtext | Description du cluster |
| address_ip | varchar(255) | Adresses IP du cluster |
Serveurs logiques
Les serveurs logiques sont un découpage logique d’un serveur physique. Si le serveur physique n’est pas virtualisé, il est découpé en un seul serveur logique.
Table logical_servers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du serveur |
| description | longtext | Description du serveur |
| net_services | varchar(255) | Services réseau actifs |
| configuration | longtext | Configuration du serveur |
| operating_system | varchar(255) | Système d'exploitation |
| address_ip | varchar(255) | Adresses IP du serveur |
| cpu | varchar(255) | Nombre de CPU |
| memory | varchar(255) | Quantité de mémoire |
| environment | varchar(255) | Environnement (prod, dev, test, ...) |
| disk | int | Espace disque alloué |
| install_date | datetime | Date d'installation du serveur |
| update_date | datetime | Date de mise à jour du serveur |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Certificats
Les certificats électroniques sont utilisés pour identifier et authentifier des services, des personnes physiques ou morales, mais aussi pour chiffrer des échanges.
Les certificats sont des clés SSL, des certificats HTTPS, … Ils sont associés à des serveurs logiques ou des applications.
Table certificates :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du certificat |
| description | longtext | Description du certificat |
| type | varchar(255) | Type de certificat (SSL, HTTPS ...) |
| start_validity | date | Date de début de validité |
| end_validity | date | Date de fin de validité |
| status | int | Etat du certificat (RFC 6960) |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
- Note :
- status = 0 : "Bon"
- status = 1 : "Révoqué"
- status = 2 : "Inconnu"
VLAN
Un VLAN (Virtual Local Area Network) ou réseau local (LAN) virtuel permettant de regrouper logiquement des équipements en s’affranchissant des contraintes physiques.
Table vlans :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du VLAN |
| description | longtext | Description du VLAN |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
L’infrastructure physique
La vue des infrastructures physiques décrit les équipements physiques qui composent le système d’information ou qui sont utilisés par celui-ci.
Cette vue correspond à la répartition géographique des équipements réseaux au sein des différents sites.
Sites
Les sites sont des emplacements géographiques rassemblant un ensemble de personnes et/ou de ressources.
Table sites :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du site |
| description | longtext | Description du site |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Bâtiments / Salles
Les bâtiments ou salles représentent la localisation des personnes ou ressources à l’intérieur d’un site.
Table buildings :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du site |
| description | longtext | Description du site |
| site_id | int unsigned | Référence vers le site |
| camera | tinyint(1) | Le building / salle est protégé par une caméra |
| badge | tinyint(1) | Le building / salle nécessite un accès par badge |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Baies
Les baies sont des armoires techniques rassemblant des équipements de réseau informatique ou de téléphonie.
Table bays :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la baie |
| description | longtext | Description de la baie |
| room_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Serveurs physiques
Les serveurs physiques sont des machines physiques exécutant un ensemble de services informatiques.
Table physical_servers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du serveur |
| description | longtext | Description du serveur |
| type | varchar(255) | Type / modèle du serveur |
| responsible | varchar(255) | Responsable du serveur |
| configuration | longtext | Configuration du serveur |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| bay_id | int unsigned | Référence vers la baie |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Postes de travail
Les postes de travail sont des machines physiques permettant à un utilisateur d’accéder au système d’information.
Table workstations :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du poste de travail |
| description | longtext | Description du poste de travail |
| type | varchar(255) | Type / modèle du poste de travail |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Infrastructures de stockage
Les infrastructures de stockage sont des supports physiques ou réseaux de stockage de données : serveur de stockage en réseau (NAS), réseau de stockage (SAN), disque dur…
Table storage_devices :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'infrastructure de stockage |
| description | longtext | Description de l'infrastructure de stockage |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Périphériques
Les périphériques sont des composants physiques connectés à un poste de travail afin d’ajouter de nouvelles fonctionnalités (ex. : clavier, souris, imprimante, scanner, etc.)
Table peripherals :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du périphérique |
| description | longtext | Description du périphérique |
| type | varchar(255) | Type / modèle du périphérique |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| bay_id | int unsigned | Référence vers la baie |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Téléphones
Les téléphones fixes ou portables appartenant à l’organisation.
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du téléphone |
| description | longtext | Description du téléphone |
| type | varchar(255) | Type / modèle du téléphone |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Commutateurs physiques
Les commutateurs physiques sont des composants physiques gérant les connexions entre les différents serveurs au sein d’un réseau.
Table physical_switches :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du commutateur physique |
| description | longtext | Description du commutateur physique |
| type | varchar(255) | Type / modèle du commutateur physique |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Routeurs physiques
Les routeurs physiques sont des composants physiques gérant les connexions entre différents réseaux.
Table physical_routers :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du routeur physique |
| description | longtext | Description du routeur physique |
| type | varchar(255) | Type / modèle du routeur physique |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Bornes WiFi
Les bornes WiFi sont des équipements matériel permettant l’accès au réseau sans fil wifi.
Table wifi_terminals :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de la borne wifi |
| description | longtext | Description de la bornes wifi |
| type | varchar(255) | Type / modèle de la bornes wifi |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
Équipements de sécurité physique
Les équipements de sécurité physique sont des composants permettant la supervision du réseau, la détection d’incidents, la protection des équipements ou ayant une fonction de sécurisation du système d’information
Les équipements de sécurité physique sont des sondes de températures, des caméras, des portes sécurisées, ...
Table physical_security_devices :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom de l'équipement de sécurité |
| description | longtext | Description de l'équipement de sécurité |
| type | varchar(255) | Type / modèle de l'équipement de sécurité |
| site_id | int unsigned | Référence vers le site |
| building_id | int unsigned | Référence vers le building / salle |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
WAN
Les WAN (Wide Area Network) sont des réseaux informatiques reliant des équipements sur des distances importantes. Ils interconnectent généralement des MAN ou LAN entre eux.
Table wans :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du WAN |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
MAN
Les MAN (Middle Area Network) sont des réseaux informatiques reliant des équipements sur des distances moyennement importantes. Ils interconnectent généralement des LAN entre eux.
Table mans :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du MAN |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
LAN
Les LAN (Local Area Network) sont des réseaux informatiques reliant des équipements sur une aire géographique réduite.
Table lans :
| Champ | Type | Description |
|---|---|---|
| id | int unsigned | auto_increment |
| name | varchar(255) | Nom du LAN |
| description | longtext | Description du LAN |
| created_at | timestamp | Date de création |
| updated_at | timestamp | Date de mise à jour |
| deleted_at | timestamp | Date de suppression |
